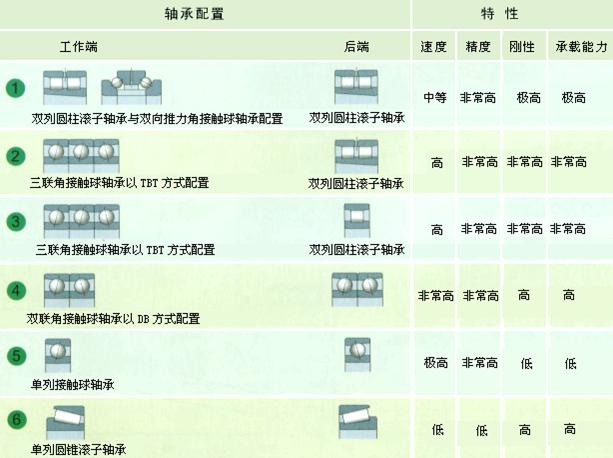

轴承的配置形式要从主轴的转速、要求的刚性、旋转精度和承载能力等方面综合考虑。
·主轴轴承配置 1
这种结构承载能力较大, 能够承受较大的切削力和进给力( 即: 径向载荷及轴向载荷)。有
较高的径向刚性和轴向刚性。旋转精度较高 , 径向跳动和轴向跳动不大于3 μ m.
·主轴轴承配置 2
这种结构转速和旋转精度比主轴轴承配置高, 但刚性有所下降, 若需要较高的轴向刚性的话 ,
请选用25°角接触球轴承。
·主轴轴承配置 3
这种结构与主轴轴承配置2 相同 , 用单列圆柱滚子轴承代替双列圆柱滚子轴承 , 其转速高。
·主轴轴承配置 4
这种结构用于高速主轴中, 它的刚性较上述几种结构低, 一般用于切削力较小的高精度和高速切削中。
如果只有一个方向的轴向力, 配对轴承采用串联组配方式, 采用弹簧进行予紧, 其刚性稍高。
·主轴轴承配置 5
这种结构用于高速、超高速主轴中。
·主轴轴承配置 6
两套圆锥滚子轴承背对背配置 , 应用在旋转精度不太高的场合。 |
